LK-NY55D жоғары қуатты DWDM DFB лазері
- Тұрақты токты біріктіру
- Жоғары динамикалық диапазон
- Төмен шекті ток
- Жоғары шығыс қуаты
- 14 істікшелі Butterfly пакеті
- Жұмыс корпусының температурасы: -20 - 70 ℃
- Жоғары сенімділік
- 100 мВт-қа дейін жоғары қуат шығысы
- Поляризацияны сақтау (PM) талшығы
Өнім Сипаттамасы
LK-NY55D лазері CATV және DWDM жүйелеріндегі сыртқы модулятормен біріктіру үшін өте қолайлы, жоғары қуатты, толқын ұзындығына тән оптикалық эмитент ретінде қызмет етуге арналған. Ол әсіресе супер транкинг пен таратуды қамтитын қолданбалар үшін қолайлы. Осы серия ұсынатын толқын ұзындықтары диапазон мен арна сипаттамалары бойынша ITU Grid стандарттарына сәйкес келеді.
Бұл серия поляризацияны сақтайтын (PM) талшықпен бірге келеді және тұрақты ток (тұрақты ток) байланысы бар. Ол біріктірілген термоэлектрлік салқындатқышты (TEC), температураны анықтауға арналған термисторды және оптикалық қуатты бақылауға арналған монитордың фотодиодын қамтиды. Модуль OC-14 істікшелі орналасуымен үйлесімді 48 істікшелі көбелек қаптамасында орналасқан және ол пакеттің өзінде оптикалық оқшаулағышты біріктіреді.
Техникалық сипаттамалар
| Электрлік/оптикалық сипаттамалар (ТC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| параметр | Сим. | жағдай | Min | түрі | Max | бірліктер |
| жиілік | f | - | 0.01 | - | 1 | ГГц |
| Өткізу қабілеті (-3дБ, I=200мА) | S21 | - | 1 | ГГц | ||
| Оптикалық шығу қуаты | P | 40 мВт нұсқасы, T = Tset, IF = IOP50 мВт нұсқасы, T = Tset, IF = IOP63 мВт нұсқасы, T = Tset, IF = IOP80 мВт нұсқасы, T = Tset, IF = IOP100 мВт нұсқасы, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Терсхольдтік ток | ші | БОЛ | - | - | 40 | mA |
| Жұмыс тогы | IOP | 40 мВт нұсқасы, BOL 50 мВт нұсқасы, BOL 63 мВт нұсқасы, BOL 80 мВт нұсқасы, BOL 100 мВт нұсқасы, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Жұмыс кернеуі | Воп | БОЛ, ИF = IOP | - | - | 2.5 | V |
| Толқынның шыңы | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| Шудың салыстырмалы қарқындылығы | ШАЮ | - | - | - | -160 | дБ / Гц |
| Бүйірлік режимді басу коэффициенті | SMSR | 30 | - | - | dB | |
| Поляризацияның жойылу коэффициенті | PER | IF = IOP | 17 | - | - | dB |
| Т-дан жоғары толқын ұзындығының дрейфіC диапазон | ∆λTOP | T = TOP | - | - | 40 | pm |
| Термистордың кедергісі | Рт | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| Термистор температурасы. Коэффициенттер | TCTH | TOP=25℃ | - | -4.4 | - | % / ° C |
| TEC тогы | Itec | -20℃<ТC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC кернеуі | Vtec | -20℃<ТC<70 ℃ | -2.0 | - | 3.0 | V |
| РЖ кедергісі | Цзин | 40 МГц - 1002 МГц | 1 | - | 6 | Ω |
| PD тогын бақылау | Im | IF = IOP, VMPD = -5 В | 0.1 | - | 2.5 | mA |
| Монитор PD Қараңғы ток (PD) | Id | IOP = 0 мА, VMPD = -5 В | - | - | 0.2 | uA |
| Типтік және абсолютті максималды рейтинг | |||||
|---|---|---|---|---|---|
| параметр | Сим. | жағдай | Мин. | Макс. | бірлік |
| Лазерлік тура тұрақты ток | If | - | - | 750 | mA |
| Лазерлік кері кернеу | V | - | - | 2 | V |
| Фотодиодтың кері кернеуі | VR | - | - | 10 | V |
| Жұмыс температурасы | Кімге | - | -20 | + 70 | ° С |
| сақтау температурасы | Ts | - | -40 | + 85 | ° С |
| ESD | - | HBM: R = 1500 Ом, C = 100 pF | -500 | 500 | V |
Ескертпелер: Барлық лазерлік чиптер күйіп қалу үшін қолайлы өнімділікке қол жеткізуге тиіс көптеген құрылғыларды пайдалану арқылы сертификатталған пластинкалардан келеді.

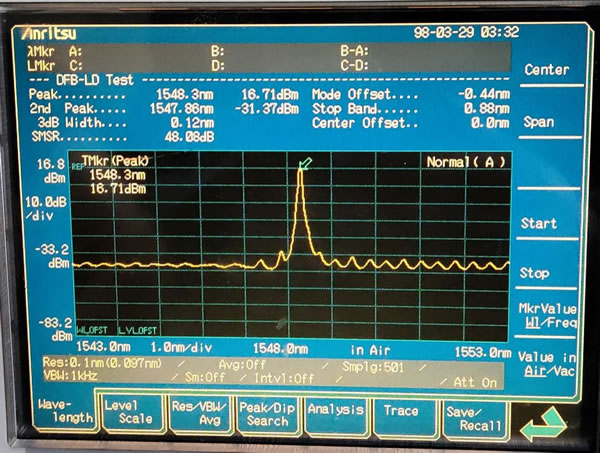

● Типтік деректер

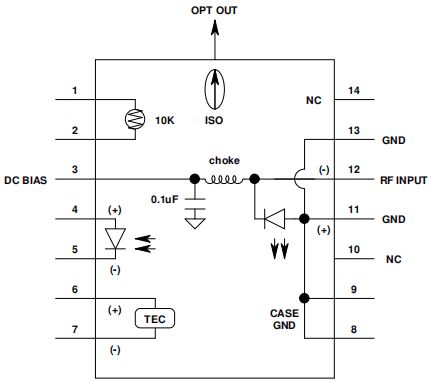

● Электр схемасы
| Жетекші# | функция | Жетекші# | функция |
| 1 | Термистор | 8 | GND |
| 2 | Термистор | 9 | GND |
| 3 | LD-(бағалау) | 10 | NC |
| 4 | PD аноды | 11 | GND(LD+) |
| 5 | PD катод | 12 | RF IN |
| 6 | Салқындатқыш+ | 13 | GND(LD+) |
| 7 | Салқындатқыш - | 14 | NC |

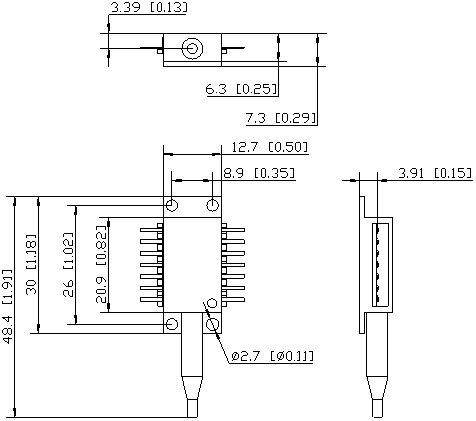

● Өлшем және түйреуіштер (бірлік: мм[дюйм] )
РЖ қосқышы: SMA
● Тапсырыс беру туралы ақпарат
1-парақ:
| код | сипаттамасы |
| 55 | DWDM жоғары қуатты 14PIN көбелек пакеті |
2-парақ:
| код | Оптикалық қуат |
| 040 | 40мв |
| 050 | 50мв |
| 063 | 63мв |
| 100 | 100мв |
3-парақ:
| арна | Жиілік (THz) | Орталық толқын ұзындығы (нм) | арна | Жиілік (THz) | Орталық толқын ұзындығы (нм) | |
| C01 | Кез келген қалаған теңшелетін толқын ұзындығы | C37 | 193.7 | 1547.72 | ||
| C02 | ITU емес, 1547 нм – 1560 нм | C38 | 193.8 | 1546.92 | ||
| C03 | ITU емес, 1557 нм – 1560 нм | C39 | 193.9 | 1546.12 | ||
| C04 | ITU емес, 1530 нм – 1560 нм | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
4-парақ:
| код | сипаттамасы |
| PM | PM-FC/APC талшық қосқышы, 0.9 мм, ұзындығы 1 м |
● Сақтық шаралары
Талшықтың иілу радиусы талшықты зақымдамау үшін кемінде 20 мм.
Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.
Сақтау, тасымалдау және пайдалану кезінде сәйкес ESD қорғанысы қажет.
Бағдарламалар
CATV
DWDM
Бос ғарыштық оптика
Супер транкинг және тарату,
Оптикалық желілердегі сигналдарды беру
