LK-MAMPD-4 көп арналы жоғары жылдамдықты күшейтілген микротолқынды фотодетектор

  • Жоғары жылдамдық, кең өткізу қабілеті
  • Біріктірілген Bias-T
  • O/E гибридті біріктірілген
  • Жоғары кіріс, төмен шу, кең жолақты
  • Герметикалық жабылған, SMA қосқышы
  • Төмен қараңғы ток， жоғары сигнал-шу қатынасы.
  • Шағын пішін факторы.
СҰРАУ

+ 86 29 88244373

Өнім Сипаттамасы

LK-MAMPD-4 кең жолақты индиум галий арсениді (InGaAs) фотодиодын шуы төмен күшейткішпен біріктіретін заманауи оптоэлектронды гибридті жүйе. Бұл фотодиод 1000-нан 1650 нанометрге дейінгі спектрлік жауап толқын ұзындығы диапазонымен сипатталады. Жүйедегі аз шуыл күшейткіш сигналдың тұтастығы мен күшейтілуін қамтамасыз ететін 15 децибел радиожиілік (РЖ) күшейтуін ұсынады.

LK-MAMPD-4 12 гигагерц және 18 гигагерц өткізу қабілеттілігін қамтамасыз ете алады, әртүрлі жоғары жылдамдықтағы байланыс пен анықтау талаптарын қанағаттандырады. Модуль көптеген электрондық жүйелерде стандартты болып табылатын +5 вольтты қоректену кернеуінде жұмыс істеуге арналған. Ол стандартты бір режимді 9/125 микрометрлік оптикалық талшықтармен үйлесімді, бар талшықты-оптикалық желілермен үздіксіз интеграцияны қамтамасыз етеді. РЖ шығыс портында сигналдың оңтайлы берілуі және сигналдың минималды жоғалуы үшін 50 Ом кедергісі сәйкес келетін SMP-үйлесімді қосқыш бар.

LK-MAMPD-4 оның беріктігі мен сенімділігін арттырып, қоршаған орта факторларынан сенімді қорғанысты қамтамасыз ететін герметикалық тығыздау процесімен жасалған. Оның ықшам пішін факторы бар, салмағы 62 граммнан аз, бұл салмақ ескерілетін қолданбалар үшін тиімді. Модуль қоршаған орта мен қауіпсіздіктің қатаң стандарттарына сәйкестігін растайтын Қауіпті заттарды шектеу (RoHS) 2.0 директивасына сәйкес сертификатталған.

Техникалық сипаттамалар
Типтік және абсолютті максималды рейтинг
параметр Сим. түрі Рейтингі бірлік
Сақтау температурасының диапазоны TSTG -45～ +85 -55～ +100 ℃
Жұмыс корпусының температура диапазоны TC 25 -40～ +85 ℃
Айнымалы кернеу VR +5 +5～ +9 V
Оптикалық кіріс қуаты түйреуіш 0 + 10 дБм
Күйіп кететін оптикалық қуат PB - + 13 дБм
Қорғасынды дәнекерлеу температурасы Tp 280（10с） 330（10с） ℃
Электрлік/оптикалық сипаттамалар (ТC = 22 ± 3 ℃)
параметр SYM Тест шарты Параметр мәндері бірлік
Толқындардың диапазоны λ - 1000 ~ 1650 nm
Жиілік диапазоны - - X - жолақ Ку - тобы -
Шағын сигнал өткізу қабілеті f-3dB TC = 22 ± 3℃ 0.3 ~ 12 2 ~ 18 ГГц
Жауапкершілік Re VR =+5В, Пin =10мВт λ = 1310 нм ≥ 0.8 ≥ 0.85 A / W
λ = 1550 нм ≥ 0.85 ≥ 0.8
Амплитудалық тегістік A TC =-45～+85 ℃ ≤ ± 2 dB
Қанықтылық оптикалық қуат Ps VR =+ 5 В, λ = 1550 нм
Айнымалы ток модуляцияланған		 10 дБм
РЖ сигналының күшеюі（Типтік） G - 15 ± 1 dB
Қанықтылық РЖ шығыс қуаты Pсыртында - +3 дБм
VSWR шығысы VSWR - ≤ 2 -
Шығу кедергісі RL - 50 Ω

● Типтік жауап қисықтары

（ 1-сурет X – диапазондық фотодетектор жиілікке жауап беру）

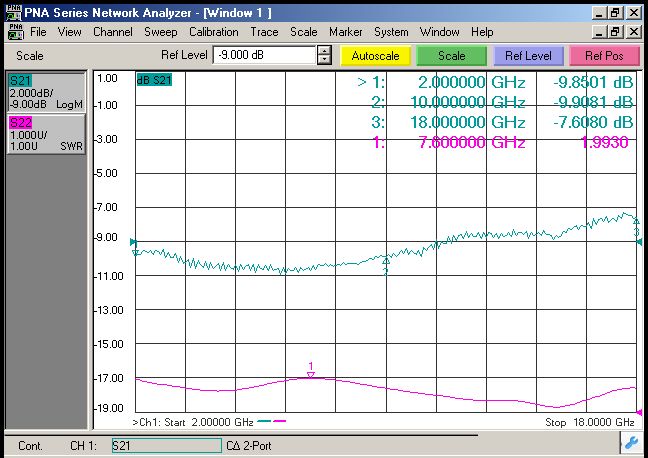

（ 2-сурет Ku – диапазондағы фотодетектордың жиілікке жауап беруі）

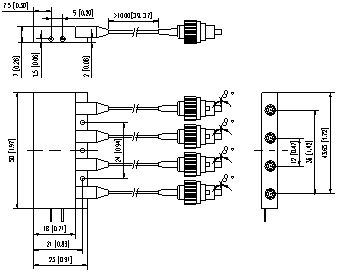

● Өлшем және түйреуіштер (бірлік: мм[дюйм] )

РЖ қосқышы: SMP

● Тапсырыс беру туралы ақпарат

1-парақ:

код Аналогтық өткізу қабілеттілігі
X 0.2～ 12 ГГц
Ku 2 ~ 18 ГГц

2-парақ:

код Connector түрі ескерту
N Қосқыш жоқ Бір режимді 9/125 мкм талшықты пигтейль
A FC / APC
P FC / ДК

● Сақтық шаралары

  • Талшықтың иілу радиусы талшықты зақымдамау үшін кемінде 20 мм.

  • Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.

  • Сақтау, тасымалдау және пайдалану кезінде сәйкес ESD қорғанысы қажет.

Біздің барлық стандартты фотодетекторларды модульдерге теңшеуге болады!

Бағдарламалар

  • Радиолокациялық ақпаратты өңдеу

  • Электрондық соғыс

  • Антеннаны өлшеу

  • Талшықты-оптикалық байланыстар

  • Қауіпсіздік және қадағалау
