LK-AMPD-D жоғары жылдамдықты күшейтілген микротолқынды InGaAs фотодетекторы
- Жоғары жылдамдық, кең өткізу қабілеті
- Біріктірілген Bias-T
- O/E гибридті біріктірілген
- Жоғары кіріс, төмен шу, кең жолақты
- Герметикалық жабылған, SMA қосқышы
- Төмен қараңғы ток， жоғары сигнал-шу қатынасы.
- Шағын пішін факторы.
Өнім Сипаттамасы
LK-AMPD-D – кең спектрлі InGaAs фотодиоды мен аз шуыл күшейткіші бар оптикалық және электронды компоненттердің бірігуі. InGaAs PIN фотодиодының 1000-нан 1650 нм-ге дейінгі сезімталдық диапазоны бар. Төмен шулы күшейткіш 30дБ РЖ күшейтуімен мақтана алады.
LK-AMPD-D 12 ГГц немесе 20 ГГц өткізу қабілеттілігін жеткізе алады. Бұл құрылғы +9 В қуат көзімен жұмыс істейді. Ол кіріс ретінде стандартты бір режимді 9/125 мкм талшықпен жұмыс істеуге арналған. РЖ шығысында кедергісі 50 Омға сәйкес келетін SMA типті қосқыш бар.
LK-AMPD-D ылғалдың және басқа ластаушы заттардың түсуіне жол бермейтін етіп тығыздалған және оның салмағы 23 граммнан аз. Ол қауіпті заттарды шектеу (RoHS) директивасының 2.0 талаптарына сәйкес келетіні үшін сертификатталған.
Техникалық сипаттамалар
| Типтік және абсолютті максималды рейтинг | ||||
|---|---|---|---|---|
| параметр | Сим. | түрі | Рейтингі | бірлік |
| Сақтау температурасының диапазоны | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Жұмыс корпусының температура диапазоны | TC | 25 | -40～ +85 | ℃ |
| Айнымалы кернеу | VR | +9 | +9～ +12 | V |
| Оптикалық кіріс қуаты | түйреуіш | 0 | + 10 | дБм |
| Күйіп кететін оптикалық қуат | PB | - | + 13 | дБм |
| Қорғасынды дәнекерлеу температурасы | Tp | 280（10с） | 330（10с） | ℃ |
| Электрлік/оптикалық сипаттамалар (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| параметр | SYM | Тест шарты | Параметр мәндері | бірлік | ||
| Толқындардың диапазоны | λ | - | 1000 ~ 1650 | nm | ||
| Жиілік диапазоны | - | - | X - жолақ | Ку - тобы | - | |
| Шағын сигнал өткізу қабілеті | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 2 ~ 20 | ГГц | |
| Жауапкершілік | Re | VR =+9В, Пin =10мВт | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Амплитудалық тегістік | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Қанықтылық оптикалық қуат | Ps | VR = +9 В, λ = 1550 нм айнымалы ток модуляцияланған | + 10 | дБм | ||
| РЖ сигналының күшеюі | G | - | 30 ± 1 | dB | ||
| Қанықтылық РЖ шығыс қуаты | Pсыртында | - | + 10 | дБм | ||
| VSWR шығысы | VSWR | - | ≤ 2 | - | ||
| Шығу кедергісі | RL | - | 50 | Ω | ||
●Типтік жауап қисықтары

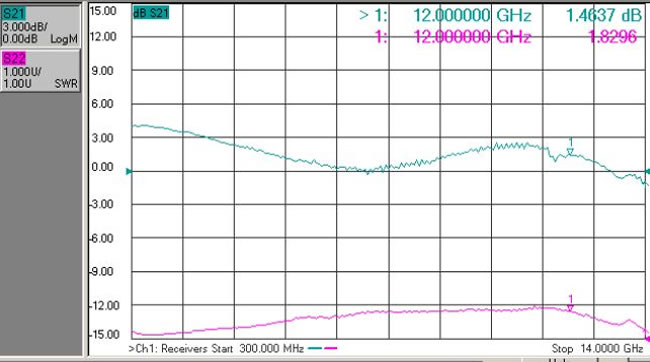

( Інжір . 1 X диапазонының фотодетекторының жиілікке жауап беруі)

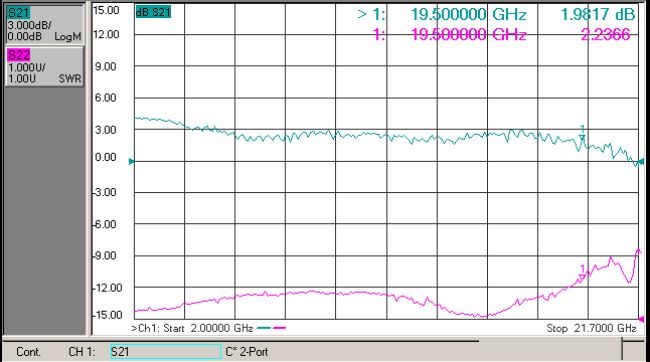

( Інжір . 2 Ku - диапазондық фотодетектор жиілік жауабы）

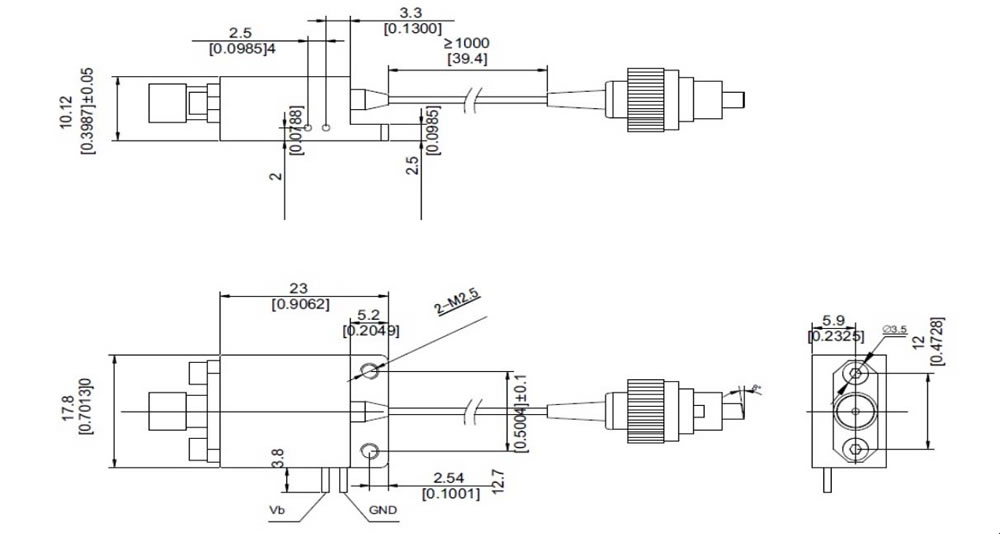

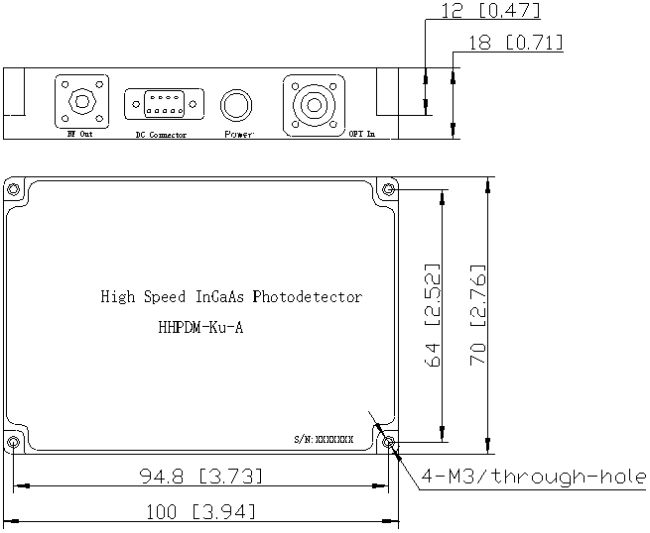

●Өлшем және түйреуіштер (бірлік: мм[дюйм])
РЖ қосқышы: SMA
●ақпарат Тапсырыс
1-парақ:
| код | РЖ сигналының күшеюі | ескерту |
| D | 30 дБ | Әдеттегі және орталық жиілік |
2-парақ:
| код | Аналогтық өткізу қабілеттілігі |
| X | 0. 3 ~ 12 ГГц |
| Ku | 2 ~ 20 ГГц |
3-парақ:
| код | Connector түрі | ескерту |
| N | Қосқыш жоқ | Бір режимді 9/125 мкм талшықты пигтейль |
| A | FC / APC | |
| P | FC / ДК |
●сақтық шаралары
Талшықтың иілу радиусы талшықтың зақымдалуын болдырмау үшін кемінде 20 мм.
Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.
Сақтау, тасымалдау және пайдалану кезінде сәйкес ESD қорғанысы қажет.
Біздің барлық стандартты фотодетекторларды модульдерге теңшеуге болады!
Бағдарламалар
Радиолокациялық ақпаратты өңдеу
Электрондық соғыс
Антеннаны өлшеу
Талшықты-оптикалық байланыстар
Қауіпсіздік және қадағалау
