LK-FCPD InGaAs фотодетекторы
- Кең өткізу қабілеттілігі
- Біріктірілген Bias-T
- O/E гибридті біріктірілген
- Төмен шу, кең жолақты
- SMA қосқышы
- Төмен қараңғы ток， жоғары сигнал-шу қатынасы.
- Шағын пішін факторы.
Өнім Сипаттамасы
Талшықты біріктірілген фотодетектор (FCPD) кең жолақты индий галий арсениді (InGaAs) фотодиодты қамтитын жетілдірілген оптоэлектронды гибридті жүйе болып табылады. InGaAs PIN фотодиоды 1000-нан 1650 нанометрге дейінгі толқын ұзындығына жауап беруге арналған. LK-FCPD 1 гигагерц, 2.5 гигагерц өткізу қабілеттілігін қамтамасыз ете алады және максималды өткізу қабілеттілігі 8 гигагерц болатын теңшелетін шешімдерді ұсынады. Құрылғы +5 вольтты қоректену кернеуімен қоректенеді және оптикалық кіріс үшін стандартты FC (бетпен байланысқан) талшықты-оптикалық қосқышпен жабдықталған. Радиожиілік (RF) шығысы кедергісі 50 Омға сәйкес келетін SMA-үйлесімді қосқыш арқылы жеңілдетіледі.
LK-FCPD жеңіл, салмағы 15 граммнан аз, бұл ең аз массаны қажет ететін қолданбалар үшін тиімді. Құрылғы Қауіпті заттарды шектеу (RoHS) 2.0 директивасына сәйкес келеді, бұл оның қоршаған орта мен қауіпсіздікке қатысты қатаң ережелерге сәйкестігін қамтамасыз етеді.
Техникалық сипаттамалар
| Типтік және абсолютті максималды рейтинг | ||||
|---|---|---|---|---|
| параметр | Сим. | түрі | Рейтингі | бірлік |
| Сақтау температурасының диапазоны | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Жұмыс корпусының температура диапазоны | TC | 25 | -40～ +70 | ℃ |
| Айнымалы кернеу | VR | +5 | +4.75～ +5.25 | V |
| Оптикалық кіріс қуаты | түйреуіш | 0 | +5 | дБм |
| Күйіп кететін оптикалық қуат | PB | - | + 13 | дБм |
| Қорғасынды дәнекерлеу температурасы | Tp | 280（10с） | 330（10с） | ℃ |
| Электрлік/оптикалық сипаттамалар (ТC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| параметр | SYM | Тест шарты | Параметр мәндері | бірлік | |||
| Толқындардың диапазоны | λ | - | 1000 ~ 1650 | nm | |||
| Жиілік диапазоны | - | - | L тобы | S тобы | CM | - | |
| Шағын сигнал өткізу қабілеті | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | ГГц | |
| Жауапкершілік | Re | VR =+5В, Пin =1мВт | λ = 1310 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Амплитудалық тегістік | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| VSWR шығысы | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Қанықтылық оптикалық қуат | Ps | VR = +5 В, λ = 1550 нм Айнымалы ток модуляцияланған |
+5 | дБм | |||
| Қанықтылық РЖ шығыс қуаты | Pсыртында | - | -10 | дБм | |||
| Қараңғы ағым | ID | - | ≤10 | nA | |||
| Шығу кедергісі | RL | - | 50 | Ω | |||
● Типтік жауап қисықтары

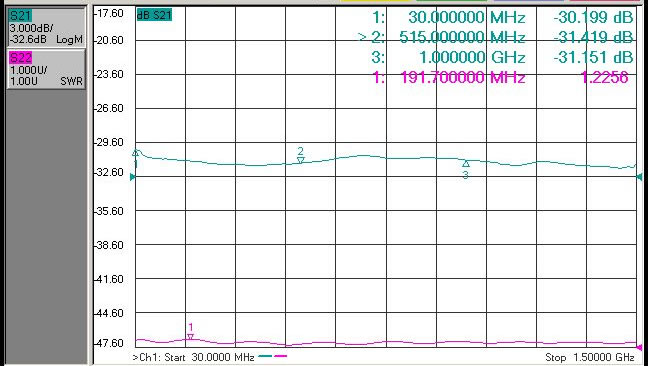

Інжір . 1 L- диапазонының FCPD InGaAs фотодетекторының жиілікке жауап беруі
Інжір . 2 S- диапазонының FCPD InGaAs фотодетекторының жиілікке жауап беруі

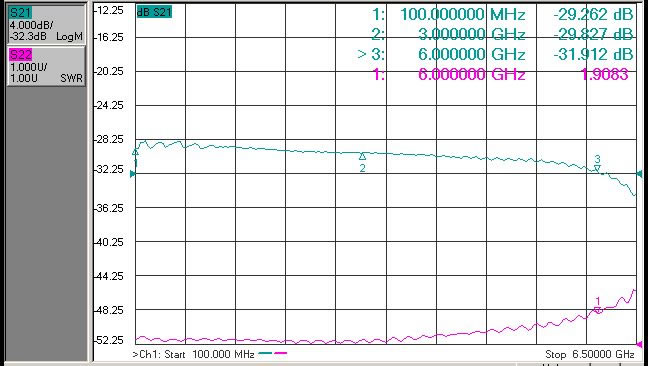

Інжір . 3 C- диапазонының FCPD InGaAs фотодетекторының жиілікке жауап беруі
●Өлшем және түйреуіштер (бірлік: мм[дюйм])
Оптикалық қосқыш: FC (бетпен жанасатын) талшықты-оптикалық қосқыш
РЖ қосқышы: SMA
●ақпарат Тапсырыс
1-парақ:
| код | Аналогтық өткізу қабілеттілігі |
| L | 0.03～ 1 ГГц |
| S | 0.03～ 2.5 ГГц |
| CM | Теңшеу (≦ 8 ГГц) |
● Сақтық шаралары
Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.
РЖ интерфейсі мен оптикалық интерфейс пайдаланылмайтын кезде шаң қақпағымен жабылуы керек.
Сақтау, тасымалдау кезінде сәйкес ESD қорғанысы қажет
Біздің барлық стандартты фотодетекторларды модульдерге теңшеуге болады!
Бағдарламалар
Радиолокациялық ақпаратты өңдеу
Электрондық соғыс
Антеннаны өлшеу
Талшықты-оптикалық байланыстар
Қауіпсіздік және қадағалау
