LK-HHPD жоғары жылдамдықты InGaAs фотодетекторы
- Кең өткізу қабілеттілігі ，Жоғары жылдамдық
- Жоғары жауаптылық
- Біріктірілген Bias-T
- Жоғары қанықтылық кірісі
- Герметикалық жабылған, SMA қосқышы
- Төмен қараңғы ток， жоғары сигнал-шу қатынасы.
- Шағын пішін факторы.
Өнім Сипаттамасы
LK-HHPD - 1250-ден 1650 нм-ге дейінгі толқын ұзындығын қамтитын InGaAs PIN фотодиоды бар, сандық және аналогтық қолданбаларға жарамды жоғары жылдамдықты детектор модулі. Ол 12 ГГц немесе 18 ГГц өткізу жолағын ұсынады және +5 В қуатта жұмыс істейді. Модуль стандартты бір режимді 9/125 мкм талшықпен үйлесімді және 50 Ом кедергісі сәйкес РЖ шығысына арналған SMA қосқышы бар.
LK-HHPD деректер жылдамдығы жоғары қолданбаларға жарамды, сенімділік пен ұзақ өмір сүруді қамтамасыз ететін қоршаған орта факторларынан қорғау үшін герметикалық түрде жабылған. Оның жеңіл дизайны бар, салмағы 23 грамнан аз, бұл портативті немесе кеңістік шектеулі қолданбалар үшін тиімді. Модуль қоршаған ортаны қорғау және қауіпсіздік стандарттарына сәйкестігін көрсететін қауіпті заттарды шектеу (RoHS) 2.0 директивасына сәйкес сертификатталған.
Техникалық сипаттамалар
| Типтік және абсолютті максималды рейтинг | ||||
|---|---|---|---|---|
| параметр | Сим. | түрі | Рейтингі | бірлік |
| Сақтау температурасының диапазоны | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Жұмыс корпусының температура диапазоны | TC | 25 | -40～ +85 | ℃ |
| Айнымалы кернеу | VR | 5 | +4.75～ +5.25 | V |
| Оптикалық кіріс қуаты | түйреуіш | 0 | + 13 | дБм |
| Күйіп кететін оптикалық қуат | PB | - | + 16 | дБм |
| Қорғасынды дәнекерлеу температурасы | Tp | 280（10с） | 330（10с） | ℃ |
| Электрлік/оптикалық сипаттамалар (ТC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| параметр | SYM | Тест шарты | Параметр мәндері | бірлік | ||
| Толқындардың диапазоны | λ | - | 1000 ~ 1650 | nm | ||
| Жиілік диапазоны | - | - | X - жолақ | Ку - тобы | - | |
| Шағын сигнал өткізу қабілеті | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | ГГц | |
| Жауапкершілік | Re | VR =+5 В, Пin = 10 мВт | λ = 1310 нм | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 нм | ≥ 0.7 | ≥ 0.7 | ||||
| VSWR шығысы | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Амплитудалық тегістік | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Қанықтылық оптикалық қуат | Ps | VR =+5 В, λ = 1550 нм Айнымалы ток модуляцияланған |
13 | дБм | ||
| Қанықтылық РЖ шығыс қуаты | Pсыртында | - | -10 | дБм | ||
| Қараңғы ағым | Id | VR = 5 В | ≤ 10 | nA | ||
| Шығу кедергісі | RL | - | 50 | Ω | ||
● Типтік жауап беру қисықтары

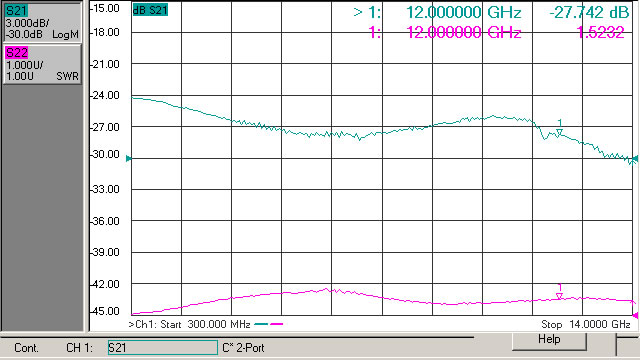

（ 1-сурет X – диапазондық фотодетектор жиілікке жауап беру）

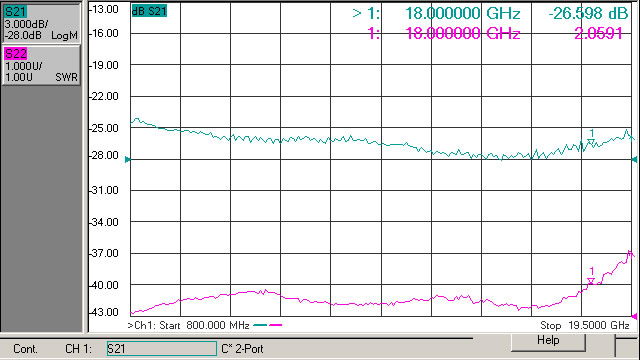

（ 2-сурет Ku – диапазондағы фотодетектордың жиілікке жауап беруі）

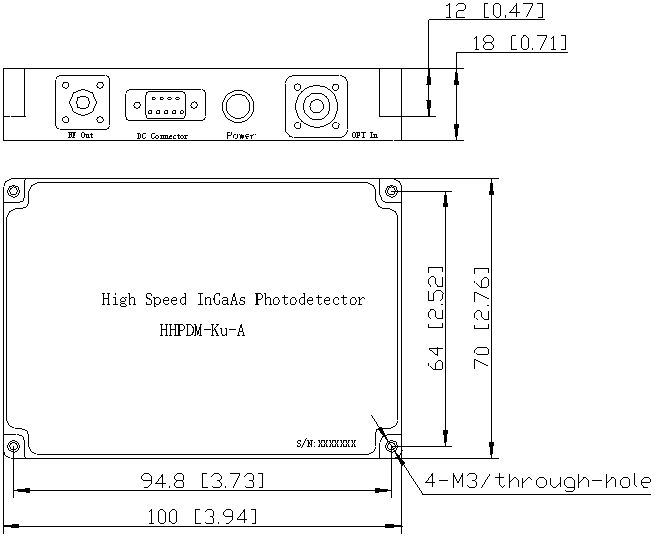

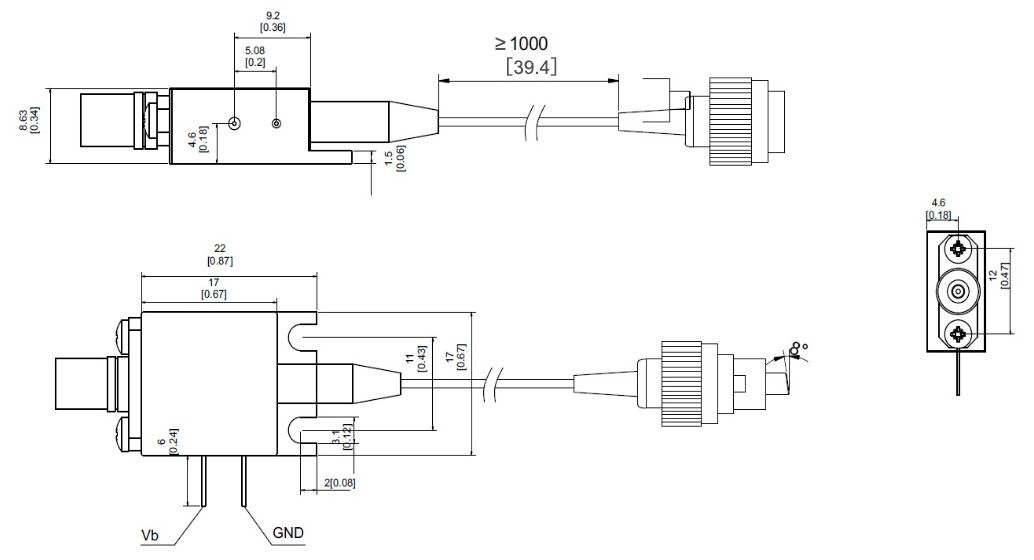

● Өлшем және түйреуіштер (бірлік: дюйм)
РЖ қосқышы: SMA қосқышы
●ақпарат Тапсырыс
1-парақ:
| код | Аналогтық өткізу қабілеттілігі |
| X | 0.3 ~ 12 ГГц |
| Ku | 0.8～ 18 ГГц |
2-парақ:
| код | Connector түрі | ескерту |
| N | Қосқыш жоқ | Бір режимді 9/125 мкм талшықты пигтейль |
| A | FC / APC |
● Сақтық шаралары
Талшықтың иілу радиусы талшықты зақымдамау үшін кемінде 20 мм.
Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.
Сақтау, тасымалдау және пайдалану кезінде сәйкес ESD қорғанысы қажет.
Біздің барлық стандартты фотодетекторларды модульдерге теңшеуге болады!
Бағдарламалар
Оптикалық-талшықты байланыс
Радиолокациялық ақпаратты өңдеу
Электрондық соғыс
Жоғары жылдамдықтағы сигналды сынау және өлшеу
Қауіпсіздік және қадағалау
