LK-NYDMT UWB тікелей модуляцияланған таратқыш

  • Жоғары жылдамдықты тікелей модуляцияланған DFB лазері:
  • Ультра кең жолақты (18 ГГц-тен жақсы)
  • Толқын ұзындығы: DWDM(ITU)
  • Тамаша бүйірлік режимді басу коэффициенті
  • Жоғары интеграцияланған, модульді қаптама
  • Жоғары динамикалық диапазон
  • Жоғары шығу қуаты
  • Жұмыс корпусының температурасы: （-40℃～70℃）
СҰРАУ

+ 86 29 88244373

Өнім Сипаттамасы

LK-NYDMT таратқышы негізінен бірнеше негізгі құрамдас бөліктерден тұрады, оларға жоғары жылдамдықты тікелей модуляцияланған Таратылған кері байланыс (DFB) лазері, автоматты оптикалық қуатты басқару тізбегі, автоматты температураны басқару тізбегі, кернеуді тұрақтандыру конверсиясы, бақылау және индикатор тізбегі кіреді. Бұл таратқыш тығыз толқын ұзындығын бөлу мультиплексирлеу (DWDM) ITU стандарттарына сәйкес айнымалы толқын ұзындығын қамтамасыз етеді.

Ол 18 ГГц асатын модуляция өткізу қабілеттілігін ұсынады және 10 мВт-қа дейінгі шығыс қуатына қол жеткізе алады. Жалғыз оң қуат көзімен басқарылатын LK-NYDMT таратқышы +7В-тан +36В-қа дейінгі кернеу диапазонында тұрақты өнімділікті сақтайды. Таратқыш аз салыстырмалы қарқынды шу, шығыс толқын ұзындығының тамаша тұрақтылығы және шығыс қуатының жоғары деңгейі сияқты бірнеше тиімді мүмкіндіктермен жасалған.

Сонымен қатар, LK-NYDMT таратқышы қуат көзі мен оптикалық қуат шығысының күйін көзбен растайтын жетілдірілген индикатор функциясымен жабдықталған, жүйенің оңтайлы параметрлерде жұмыс істеуін қамтамасыз етеді, бұл мүмкіндік жүйені нақты уақытта бақылау және операциялық ауытқуларды жылдам анықтау үшін.

Техникалық сипаттамалар

Абсолютті максималды рейтингтер

параметр       символы Мин. Тип. Макс. бірлік
сақтау температурасы TSTG -55 + 25 + 85 ℃
Жұмыс температурасы TC -40 + 25 + 70 ℃
РЖ кіріс қуаты1 Pin - + 10 + 20 дБм
Вольтаж Vin +7 + 12 + 36 V

(1) Үздіксіз толқын (CW) жұмыс режимі.

Оптикалық және электрлік сипаттама (TC = 22±3℃)

параметр       символы жағдай Мин. Тип. Макс. бірлік
Толқын ұзындығы λ - DWDM(ITU)
-		 nm
Жиілік (3дБ) f3dB X тобы 0.1 - 12 ГГц
Ку тобы 1 - 18
Жарық шығару қуаты P - 5 10 - mW
Салыстырмалы қарқындылықтағы шу ШАЮ - - - -155 дБс/Гц
Қайтару шығыны (VSWR) VSWR X тобы - - 2 -
Ку тобы - - 2.2
1 дБ қысу кірісі - - + 13 + 15 - дБм

Қуат көзі (TC = 22±3℃)

параметр  Мин. Тип. Макс. бірлік
Вольтаж +7 + 12 + 36 V
ағымдағы(2) 0.07 0.1 1 A

(2) Сынақ жағдайы: Vin=+12V.


● Типтік жауап қисығы

анықталмаған

1-сурет LK-NYDMT-X таратқышының типтік жауап қисығы

анықталмаған

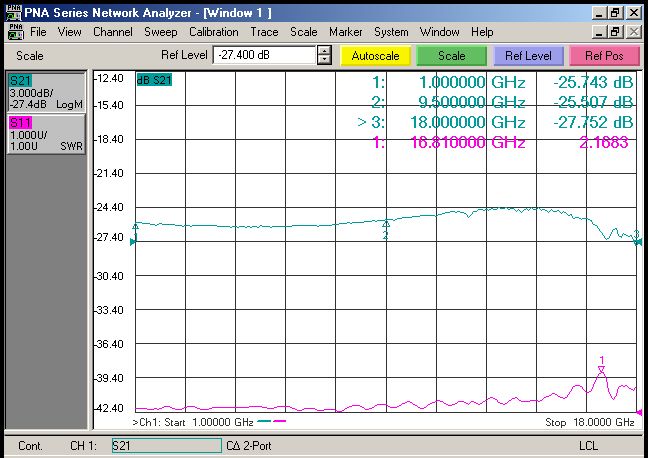

2-сурет LK-NYDMT-Ku таратқышының типтік жауап қисығы


● Типтік спектрограмма

анықталмаған

3-сурет LK-NYDMT таратқыштың типтік спектрограммасы


● Өлшем бірлігі: мм[дюйм]

анықталмаған

4-сурет LK-NYDMT таратқыш өлшемі

РЖ қосқышы: SMA

Қуат қосқышы: J30J-9-ZKP


● Қуат көзі

параметр сипаттамасы
түйреуіш 1 2 3 4 5 6 7 8 9
Вольтаж + 12V NC GND NC

● Тапсырысты ақпарат

анықталмаған

1-парақ:

символы сипаттамасы
DM DWDM (Тығыз толқын ұзындығын бөлу мультиплекстеу) 7 PIN көбелек пакеті

2-парақ

символы сипаттамасы
X 0.1～ 12 ГГц
Ku 1 ~ 18 ГГц

3-парақ:

арна Жиілік (THz) Орталық толқын ұзындығы (нм)   арна Жиілік (THz) Орталық толқын ұзындығы (нм)
C01 ALK-NY қалаған теңшелетін толқын ұзындығы C37 193.7 1547.72
C02 ITU емес, 1547 нм – 1560 нм C38 193.8 1546.92
C03 ITU емес, 1557 нм – 1560 нм C39 193.9 1546.12
C04 ITU емес, 1530 нм – 1560 нм C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

4-парақ:

символы Connector түрі сипаттамасы
N Реттелген Реттелген
A FC / APC Стандартты 9/125 мкм SM талшығы
P FC / ДК Стандартты 9/125 мкм SM талшығы
Бағдарламалар

  • Антенна（Радар

  • Қарсы шаралардың электронды жүйесі

  • Аналогтық RF сілтемелерін беру

  • Кең жолақты сымсыз байланыс

  • Мобильді байланыс базалық станциясы
