LK-NYDMD DWDM микротолқынды DFB лазерлік модулі

  • DFB лазерінің тікелей модуляциясы
  • Жоғары динамикалық диапазон
  • Толқын ұзындығы: CWCM
  • 18 ГГц өткізу жолағы
  • Төмен шекті ток
  • Жоғары шығу қуаты
  • SMA қосқышы бар 7 істікшелі көбелек пакеті
  • Жұмыс корпусының температурасы: -40 - 70 ℃
  • Жақсартылған сенімділік
СҰРАУ

+ 86 29 88244373

Өнім Сипаттамасы

LK-NYDMD лазері өте кең өткізу қабілеттілігін қажет ететін қолданбалар үшін желілік талшықты-оптикалық байланыстарда тамаша өнімділікті қамтамасыз етуге арналған, тікелей модуляцияланған таратылған кері байланыс (DFB) лазері. Дәстүрлі коаксиалды кабельдік жүйелерге алдыңғы қатарлы балама ретінде қызмет ететін LK-NYDMD 12 ГГц немесе 18 ГГц жоғары жиілікті сигналдарды беруде керемет.

РЖ сигналының тұтастығын өзінің бастапқы түрінде сақтай отырып, бұл лазерлер микротолқынды байланыс желілерінің сенімділігін айтарлықтай арттырады. Осы атрибуттардың арқасында LK-NYDMD антеннаны қашықтан басқару, телеметрия, уақыт және анықтамалық сигналдарды тарату, сондай-ақ өлшеу және кешіктіру желісі жүйелері сияқты қолданбалардың әртүрлі ауқымында сигнал сапасын айтарлықтай жақсартады.

LK-NYDMD кіріктірілген оптикалық изоляторды, термоэлектрлік салқындатқышты (TEC), термисторды, лазерлік диодты чипті және монитор фотодиодын ұсынады, олардың барлығы герметикалық қорғанысты қамтамасыз ету және ең жоғары өнімділікті сақтау үшін берік 7 істікшелі көбелектің қаптамасында тығыздалған.

Техникалық сипаттамалар
Абсолютті максималды рейтингтер
параметр символы Мин. Макс. бірлік
Лазерлік диодтың алға тогы If - 120 mA
Лазерлік диодтың кері кернеуі V - 1 V
Алдыңғы қуат Pf - 20 дБм
PD кері кернеуі V - 15 V
Тура ток (PD) Im - 2 mA
Жұмыс температурасы To -40 + 70 ° С
сақтау температурасы Ts -55 + 85 ° С
Сақтаудың салыстырмалы ылғалдылығы Sr - 85 %
Оптикалық және электрлік сипаттамалар (Tc=25°C)
параметр символы Тест шарты Min түрі Max бірліктер Ескерту
Толқын ұзындығы λ IF = IOP, T = TOP DWDM (ITU)
1550
-		 nm
жиілік - X опциясы 0.1 - 12 ГГц -
Ku опциясы 1 - 18
Оптикалық шығу қуаты P IF=Iop - 10 - mW 1
Терсхольдтік ток Ith λ=1550нм - - 10 mA -
Жұмыс тогы Iop λ=1550нм - 55 100 mA -
Жұмыс кернеуі Vop λ=1550нм - 1.5 2.5 V -
Еңістің тиімділігі SE - 0.2 - - W / A -
Бүйірлік режимді басу коэффициенті SMSR λ=1550нм, IF=Iop 30 - - dB -
Шудың салыстырмалы қарқындылығы RIN   - -150 -130 дБ / Гц -
Өткізу қабілеті (-3дБ,I=60мА) S21 X опциясы - 12 - ГГц -
Ku опциясы - 18 -
Қайтару шығыны VSWR X опциясы - - 2 dB -
Ku опциясы - - 2.2
1 дБ қысу кірісі   - 15 - - дБм -
Термистор кедергісі Rth @ 25 ° C - 10 - Кох -
TEC тогы It - - - 1.2 A 2
TEC кернеуі Vt   - - 2.5 V 2
Сыйымдылық (PD) Ct   - - 20 pF -
Бақылау тогы Im - 0.10 - 2.0 mA -
Қараңғы ток (PD) Id   - - 50 nA -

Ескертулер:Барлық лазерлік чиптер күйіп қалу үшін қолайлы өнімділікке қол жеткізуге тиіс көптеген құрылғылардың көмегімен сертификатталған пластинкалардан келеді.

1.Лазер температурасы 25℃ орнатылды, 55мА ток ағымы

2. Жұмыс жағдайының температурасы -40~70℃


● Типтік деректер

(λ=1550нм, ТК =25 ℃)

（ 1-сурет X- S11 және S22 диапазонының деректері ）

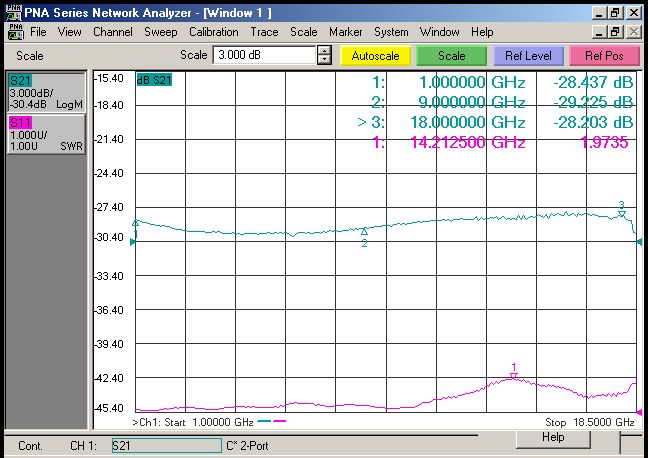

(2-сурет Ku- диапазоны S11 және S22 деректері)


● Электр схемасы

Жетекші# функция
1 Термистор
2 Термистор
3 LD-(бағалау)
4 PD+
5 PD-
6 Салқындатқыш+
7 Салқындатқыш -
8 LD-(RF)
9 жер

● Контур сызбалары (бірлік: мм[дюйм])


РЖ қосқышы: SMA


● Тапсырыс беру туралы ақпарат

1-парақ:

код сипаттамасы
DM DWDM (Тығыз толқын ұзындығын бөлу мультиплекстеу) 7 PIN көбелек пакеті

2-парақ:

код Аналогтық өткізу қабілеттілігі
X 0.1 ~ 12 ГГц
Ku 1 ~ 18 ГГц

3-парақ:

арна Жиілік (THz) Орталық толқын ұзындығы (нм)   арна Жиілік (THz) Орталық толқын ұзындығы (нм)
C01 Кез келген қалаған теңшелетін толқын ұзындығы C37 193.7 1547.72
C02 ITU емес, 1547 нм – 1560 нм C38 193.8 1546.92
C03 ITU емес, 1557 нм – 1560 нм C39 193.9 1546.12
C04 ITU емес, 1530 нм – 1560 нм C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

4-парақ:

код Connector түрі ескерту
A FC / APC Бір режимді 9/125 мкм талшықты пигтейль, 0.9 мм, ұзындығы 1 м
S SC / APC
N Қосқыш жоқ

● Сақтық шаралары

  • Талшықтың иілу радиусы талшықты зақымдамау үшін кемінде 20 мм.

  • Оптикалық схемаға қоспас бұрын, талшықты біріктіру жағы таза екеніне көз жеткізіңіз.

  • Сақтау, тасымалдау және пайдалану кезінде сәйкес ESD қорғанысы қажет.

Бағдарламалар

  • Жоғары жылдамдықты деректер байланысы

  • Антеннаны қашықтан басқару

  • Ұялы және PCS желілері

  • Аналогтық RF сілтемелерін беру

  • Әскери байланыстар

  • Бақылау, телеметрия және бақылау

  • Телеметриялық жүйелер

  • Әскери және қорғаныс жүйелері
