LK-D-SS-18-T сериясының оптикалық кешігу сызығы және оптикалық симулятор
- Өткізу жиілігі 18 ГГц дейін
- Жоғары динамикалық диапазон
- Кең температуралық қолдану
- Төмен амплитудалық жауап
- Реттелетін уақыт кешігулері
Өнім Сипаттамасы
Микротолқынды пеш-фотониканың озық технологиясын қолдана отырып, LK-D-SS-18-T сериялы оптикалық кешігу сызығы және оптикалық тренажер радар сынағы, сигналды өңдеу, фазалық жиым антенна операциялары, антеннаны қоса алғанда, қолданбалы спектрде теңдесі жоқ өнімділікті ұсынады. симуляция және фазалық шуды талдау. Бұл жетілдірілген жүйе ең аз кірістіру жоғалуымен, кең динамикалық диапазонмен, берік электромагниттік оқшаулаумен және байқалмайтын үш транзиттік сигналдарды өңдеу мүмкіндігімен сипатталатын бүкіл S/C/X/Ku жиілік диапазонында үздіксіз жұмыс істеуге арналған.
Техникалық сипаттамалар
Электрлік/оптикалық сипаттамалар
| параметр | Параметр мәндері | бірлік | ескерту | ||
| Min | типтік | Max | |||
| Жиілік диапазоны | 2 | - | 18 | ГГц | |
| Амплитудалық тегістік | - | 2 ± | 2.5 ± | dB | |
| Уақытты кешіктіру | 0.01 | - | 150 | us | Реттелген |
| Кешіктіру дәлдігі | -5‰ | - | +5‰ | - | |
| кірістіру жоғалту | 0 | 20 | 30 | dB | Реттелген |
| VSWR енгізу | - | 1.8 | 2.2 | - | |
| VSWR шығысы | - | 1.8 | 2.2 | - | |
| Импеданс | - | 50 | - | Ω | |
| 1 дБ қысу кірісі | - | + 13 | + 17 | дБм | |
| Жалған сигналды қабылдамау коэффициенті | 60 | - | - | дБк | |
| Шу-сурет | - | 50 | 60 | dB | 5 АҚШ, 25℃ |
| Жұмыс температурасы | -55 | - | + 85 | ℃ | Тапсырыс туралы ақпаратты қараңыз |
| сақтау температурасы | -55 | - | + 85 | ℃ | |
| Температураға қарсы салыстырмалы кешігу | - | - | 7 | ppm/℃ | |
| Кірістіру жоғалуы және температура | - | 2 | 4 | % / ℃ | |
Қосқыш сипаттамасы және қуат көзі
| түйреуіш | 1、2 жж | 3, 4, 5 | 6、7 жж | 8、9 жж |
| Вольтаж | NC | GND | + 12V | NC |
| Ағымдағы рейтинг | - | - | 0.3 | - |
| Максималды ток | 1 |

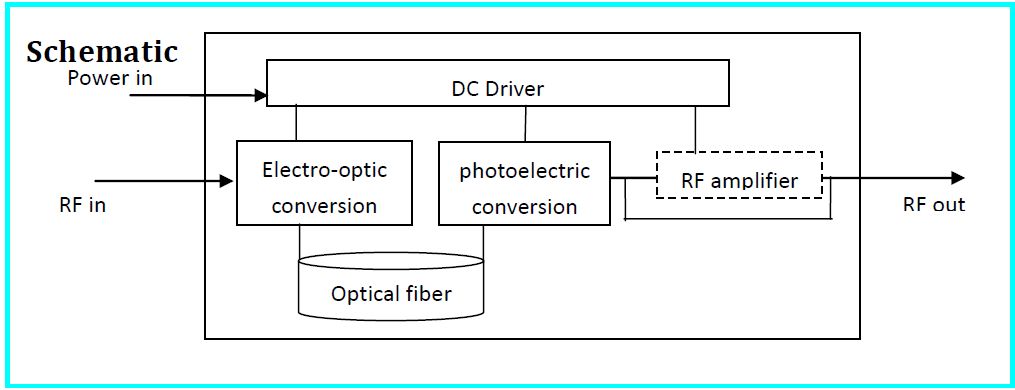

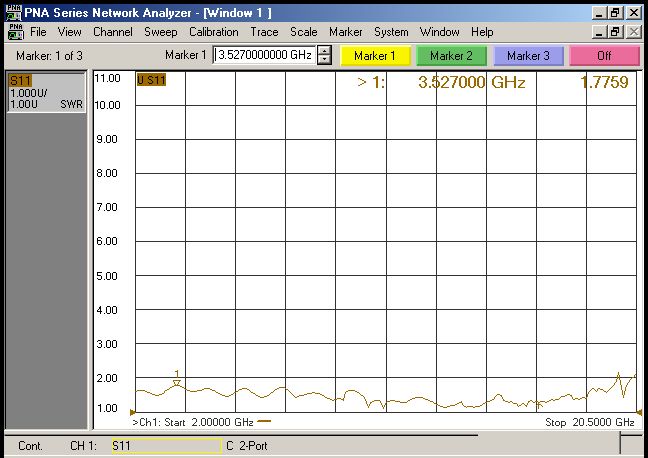

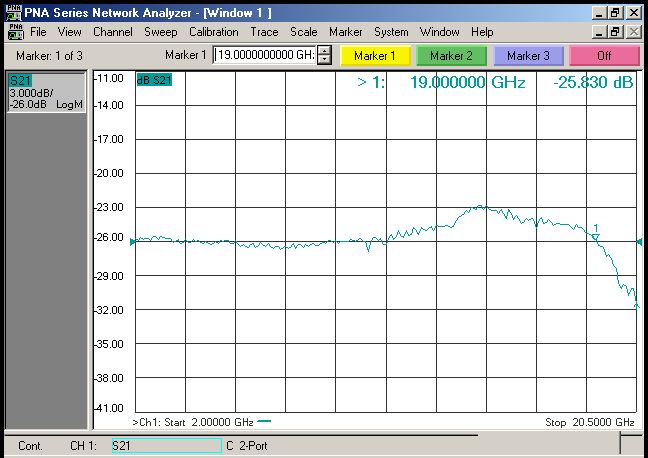

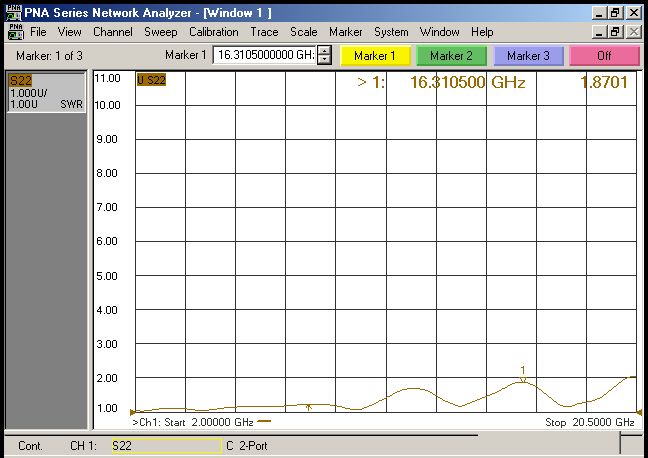

Әдеттегі жауап қисығы (25℃)

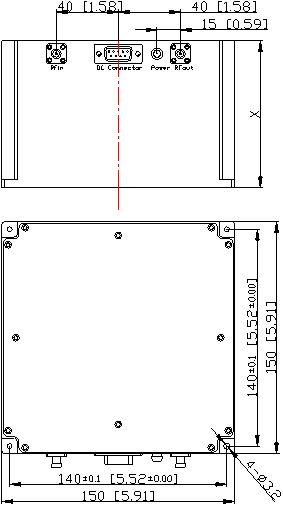

Өлшем және түйреуіштер (бірлік: мм[инкз])
РЖ қосқышы: SMA-K (Реттеу)
Тұрақты ток қосқышы: DE-9PS (Реттеу)
| Өнім түрі | LK-D-SS-18-TG | ескерту | |||||
| Уақыт кідірісі (біз) | 8 | 20 | 35 | 50 | 60 | 80 | стандартты |
| X（мм） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Өнім түрі | LK-D-SS-18-TP | ескерту | |||||
| Уақытты кешіктіру (біз) | 8 | 35 | 60 | 80 | 110 | 150 | тығыз |
| X（мм） | 20 | 45 | 55 | 65 | 78 | 95 | |
ақпарат Тапсырыс
| Өнім түрі | пакеттер | Сапа деңгейлері | Жұмыс температурасы | сақтау температурасы |
| LK-D-SS-18-TGI | стандартты | Өнеркәсіптік | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Орта дәрежелі | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Арнайы дәрежелі | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | тығыз | Өнеркәсіптік | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Орта дәрежелі | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Арнайы дәрежелі | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Бағдарламалар
Радар сынағы/калибрлеу
Сигналды өңдеу
Электрондық соғыс
Фазалық антенна массиві
Антеннаны симуляциялау
