LK-D-SS-12-T сериясының оптикалық кешігу сызығы және оптикалық симулятор
- Өткізу жиілігі 12 ГГц дейін
- Жоғары динамикалық диапазон
- Кең температуралық қолдану
- Төмен амплитудалық жауап
- Реттелетін уақыт кешігулері
Өнім Сипаттамасы
Микротолқынды фотоника технологиясына сүйене отырып, LK-D-SS-12-T сериясы оптикалық кешігу желілері мен оптикалық симуляторлар тамаша өнімділікті қамтамасыз етеді және радар сынауында, сигналдарды өңдеуде, фазалық жиым антенналарында, антеннаны модельдеуде және фазалық шуды сынауда кеңінен қолданылады. Құрылғылар аз кірістіру жоғалтуымен, жоғары динамикалық диапазонмен, күшті электромагниттік оқшаулаумен және өлшенбейтін үштік сигналдарды өңдеу мүмкіндігімен бүкіл L/S/C/X жиілік диапазонында тиімді жұмыс істей алады. Бұл мүмкіндіктер оны жоғары дәлдіктегі оптикалық және микротолқынды сигналдарды өңдеу үшін тамаша етеді.
Техникалық сипаттамалар
Электрлік/оптикалық сипаттамалар
| параметр | Параметр мәндері | бірлік | ескерту | ||
| Min | типтік | Max | |||
| Жиілік диапазоны | 1 | - | 12 | ГГц | |
| Амплитудалық тегістік | - | 2 ± | 2.5 ± | dB | |
| Уақытты кешіктіру | 0.01 | - | 150 | us | Реттелген |
| Кешіктіру дәлдігі | -5‰ | - | +5‰ | - | |
| кірістіру жоғалту | 0 | 20 | 30 | dB | Реттелген |
| VSWR енгізу | - | 1.8 | 2 | - | |
| VSWR шығысы | - | 1.8 | 2 | - | |
| Импеданс | - | 50 | - | Ω | |
| 1 дБ қысу кірісі | - | + 13 | + 17 | дБм | |
| Жалған сигналды қабылдамау коэффициенті | 60 | - | - | дБк | |
| Шу фигурасы | - | 45 | 55 | dB | 5 АҚШ, 25℃ |
| Жұмыс температурасы | -55 | - | + 85 | ℃ | Тапсырыс туралы ақпаратты қараңыз |
| сақтау температурасы | -55 | - | + 85 | ℃ | |
| Температураға қарсы салыстырмалы кешігу | - | - | 7 | ppm/℃ | |
| Кірістіру жоғалуы және температура | - | 2 | 4 | % / ℃ | |
Қосқыш сипаттамасы және қуат көзі
| түйреуіш | 1、2 жж | 3, 4, 5 | 6、7 жж | 8、9 жж |
| Вольтаж | NC | GND | + 12V | NC |
| Ағымдағы рейтинг | - | - | 0.3 | - |
| Максималды ток | 1 |

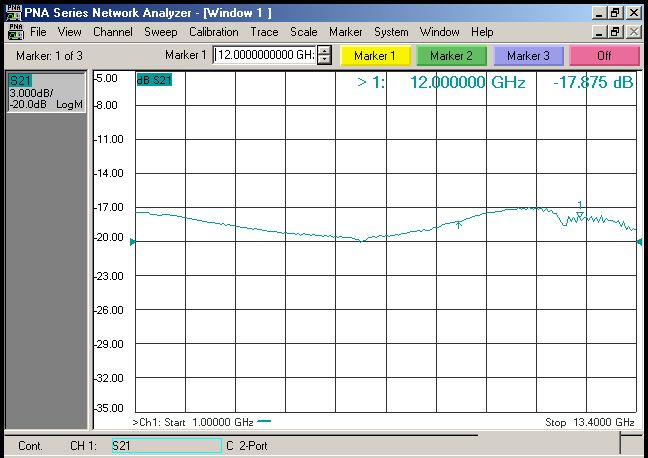

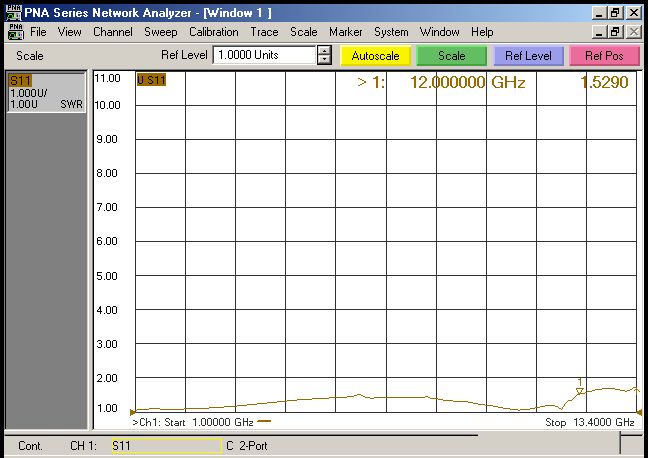

Әдеттегі жауап қисығы (25℃)
Өлшем және түйреуіштер (бірлік: мм[дюйм])
РЖ қосқышы: SMA-K (Реттеу)
Тұрақты ток қосқышы: DE-9PS (Реттеу)
| Өнім түрі | LK-D-SS-12-TG | ескерту | |||||
| Уақыт кідірісі (біз) | 8 | 20 | 35 | 50 | 60 | 80 | стандартты |
| X（мм） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Өнім түрі | LK-D-SS-12-TP | ескерту | |||||
| Уақытты кешіктіру (біз) | 8 | 35 | 60 | 80 | 110 | 150 | тығыз |
| X（мм） | 20 | 45 | 55 | 65 | 78 | 95 | |
ақпарат Тапсырыс
| Өнім түрі | пакеттер | Сапа деңгейлері | Жұмыс температурасы | сақтау температурасы |
| LK-D-SS-12-TGI | стандартты | Өнеркәсіптік | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Орта дәрежелі | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Арнайы дәрежелі | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | тығыз | Өнеркәсіптік | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Орта дәрежелі | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Арнайы дәрежелі | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
ескерту: 1. T – микросекунд (біз) болатын кідіріс сызығының максимумы.
Бағдарламалар
Радар сынағы/калибрлеу
Сигналды өңдеу
Электрондық соғыс
Фазалық антенна массиві
Антеннаны симуляциялау
